LED-displayens opdateringsfrekvens til kameraindspilning

Hvilken opdateringsfrekvens kræver et LED-display til kameraoptagelse?

En LED-skærm kan se helt glat ud for det menneskelige øje og alligevel vise mørke bånd, flimren eller rullende linjer, når den optages af et kamera. Årsagen er simpel: En kamera-sensor ser ikke en LED-skærm på samme måde som mennesker gør. Skærmen opdateres via hurtig pulsbredde-modulation (PWM), mens kameraet eksponerer hver frame i henhold til sin egen billedfrekvens og lukkerindstillinger. Hvis disse tidsmæssige cyklusser ikke er synkroniseret korrekt, kan der opstå synlige artefakter i det optagede billede.

For de fleste professionelle LED-projekter, hvor displayet regelmæssigt vises på kamera, er 3840 Hz et praktisk udgangspunkt. For mere krævende tv-udsendelser, optagelser med høj lukkerhastighed eller virtuel produktion foretrækkes ofte 7680 Hz. Dog garanterer opfriskningsfrekvensen alene ikke et rent kamerabillede. Scanfrekvens, driver-IC-ydelse, lukkerhastighed, billedfrekvens og synkronisering er ligeledes afgørende.

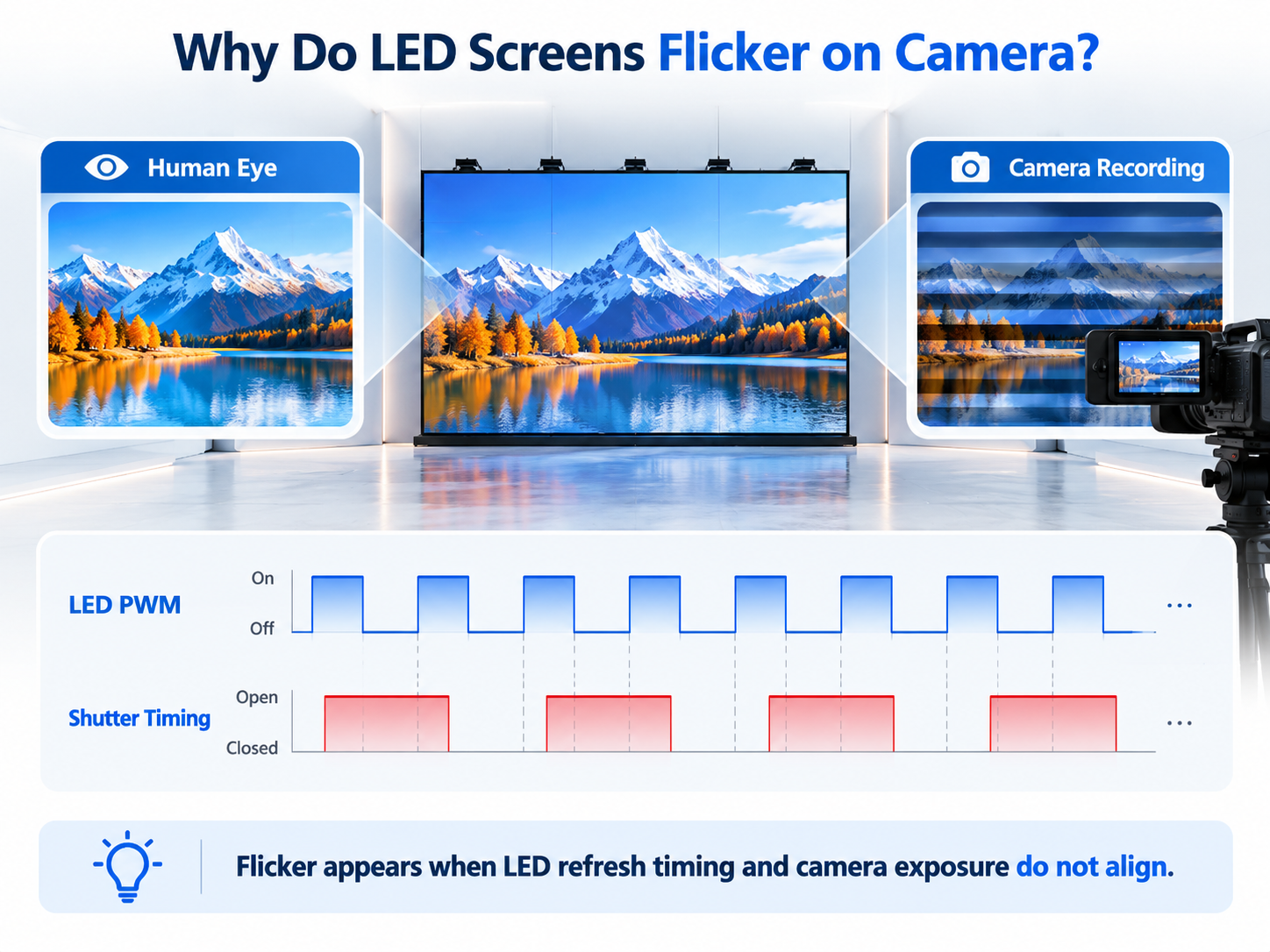

Hvorfor flimrer LED-skærme på kamera?

LED-displaye skaber lysstyrke ved at skifte LED’erne til og fra ekstremt hurtigt. Det menneskelige syn smelter disse cyklusser sammen til et stabilt billede, men et kamera kan muligvis kun registrere en del af cyklussen under en eksponering. Dette kan føre til vandrette bånd, mørke linjer eller ujævn lysstyrke. Problemet bliver mere tydeligt, når kameraet bruger en hurtigere lukkerhastighed, når slow-motion-optagelser foretages eller når LED-processoren og kameraet ikke er synkroniseret.

Derfor kan en skærm, der ser fremragende ud i et udstillingsrum, opføre sig anderledes i et tv-studie eller ved optagelse af arrangementer. Kameraydelse bør behandles som en systemniveau-specifikation snarere end vurderes udelukkende på baggrund af opfriskningsfrekvensen.

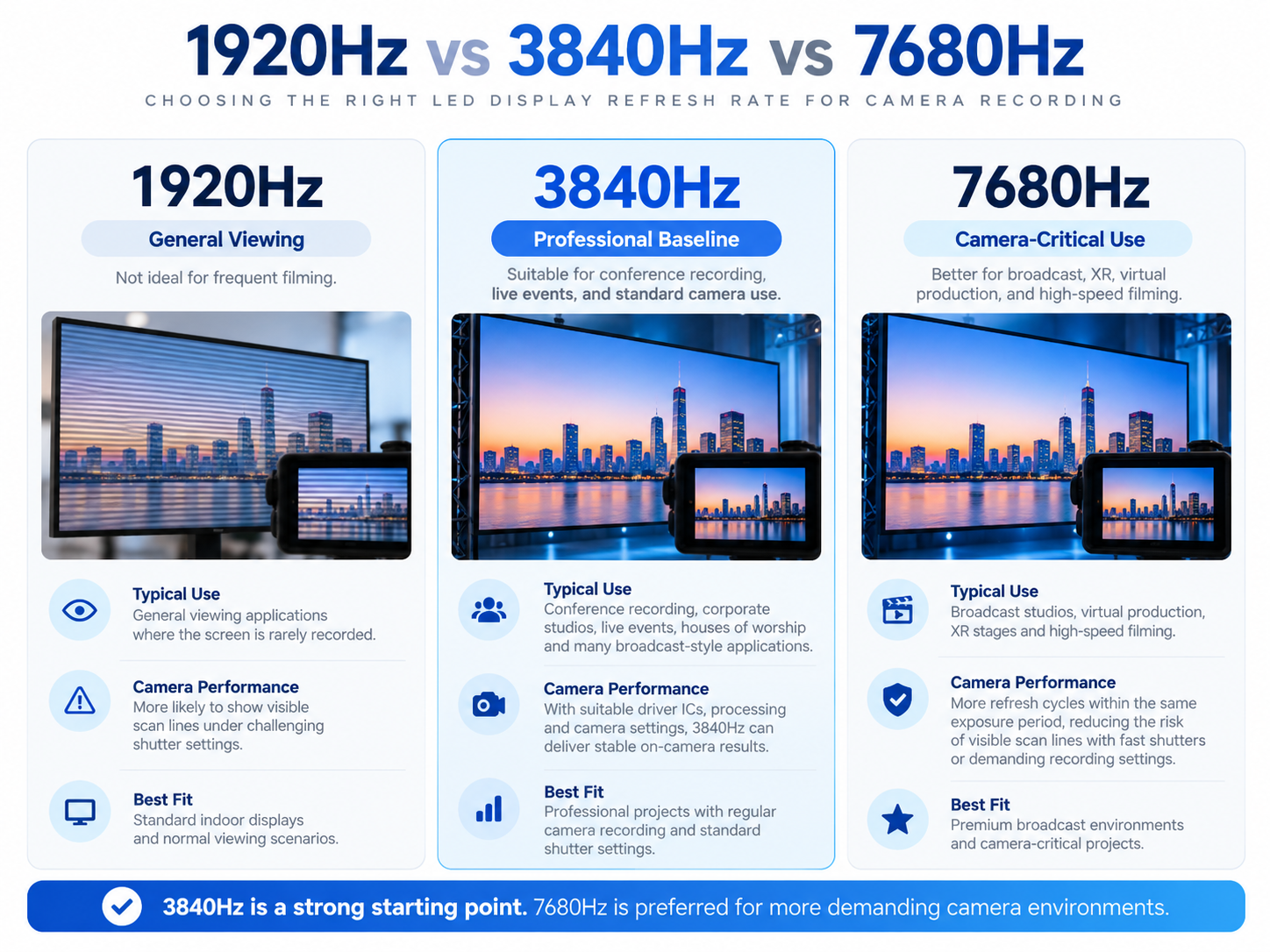

1920 Hz, 3840 Hz eller 7680 Hz: Hvilken opfriskningsfrekvens er bedst?

1920 Hz: Passer til almindelig betragtning, men ikke ideel til hyppig optagelse

En LED-skærm med 1920 Hz kan være fuldt acceptabel til mange almindelige betragtningsformål, især hvis skærmen sjældent optages. Men til professionel kameraoptagelse giver den mindre tidsmargen og er mere tilbøjelig til at vise synlige scanlinjer under udfordrende lukkerindstillinger. Hvis LED-skærmen regelmæssigt skal indgå i videoer, er en højere opfriskningsfrekvens normalt det sikreste valg.

3840 Hz: En solid basis for professionel kameraanvendelse

3840 Hz bruges bredt i moderne indendørs og kommercielle LED-skærme og udgør en solid basis for konferenceoptagelser, virksomhedens studier, livebegivenheder, kirker og mange tv-lignende anvendelser. Med passende driver-IC’er, behandlingsmuligheder og kameraindstillinger kan 3840 Hz levere stabile resultater ved kameraoptagelse for standard billedfrekvenser og almindelige lukkerhastigheder.

7680 Hz: Bedre til højhastigheds- og kamera-kritiske anvendelser

7680 Hz giver flere opdateringscyklusser inden for samme eksponeringstid, hvilket kan reducere risikoen for synlige scanlinjer, når kameraer bruger hurtige lukkere eller krævende optageindstillinger. Det overvejes ofte til virtuel produktion, premium-broadcastmiljøer, XR-scener og projekter, hvor LED-skærmen udgør en væsentlig del af det optagede billede. En høj opdateringsfrekvens er især nyttig i kombination med lave scan-forhold, højkvalitets driver-IC’er og præcis synkronisering.

Opdateringsfrekvensen er kun én del af kameraydelsen

Kameraklikkerhastighed og billedfrekvens

Lukkeren bestemmer, hvor længe kamerasensoren udsættes for lys under hver frame. Hvis eksponeringsvinduet ikke er godt justeret til LED-PWM-cyklen, kan bånddannelse stadig opstå, selv på en skærm med høj opdateringsfrekvens. Derfor tester kamerateam ofte lukkerhastighed eller lukkerinkel sammen med LED-processoren, inden der optages.

Scanhastighed og driver-IC

Scanhastigheden påvirker, hvor hurtigt forskellige grupper af LED’er aktiveres. Lavere scan-forhold og bedre driver-IC’er giver generelt en mere kameravenlig ydeevne, fordi et komplet billede kan opdateres mere renligt. To LED-skærme, der begge er mærket 3840 Hz, kan derfor opføre sig forskelligt ved optagelse.

Genlock og synkronisering

I miljøer, hvor kameraet er afgørende, kan synkronisering være lige så vigtig som opdateringshastigheden. Professionelle LED-behandlingssystemer kan bruge genlock eller kameraorienterede tidsstyringsværktøjer til at justere LED-opdateringscyklussen i takt med kameraet. Dette hjælper med at forhindre rullende bånd, frame-blending og andre tidsrelaterede fejl, som ikke altid kan løses blot ved at øge opdateringshastigheden.

Ofte stillede spørgsmål

Er 3840 Hz tilstrækkeligt til optagelse af en LED-skærm?

Ja, 3840 Hz er en solid professionel basis for mange kameraoptagelsesapplikationer. Den endelige ydelse afhænger dog stadig af lukkerindstillinger, scanhastighed, driver-IC og synkronisering.

Eliminerer 7680 Hz fuldstændigt kameraflikker?

Nej. En højere opdateringshastighed reducerer risikoen for synlige fejl, men uoverensstemmende lukkertid, scanhastighed eller synkronisering kan stadig føre til bånd dannelse eller rullende linjer.

Hvad forårsager horisontale linjer på en LED-skærm i videoer?

De forårsages ofte af en tidsmismatch mellem kamerabelysningen og LED-displayets opdaterings- eller PWM-cyklus. Processorsynkronisering og justering af kameras lukker er ofte påkrævet.
